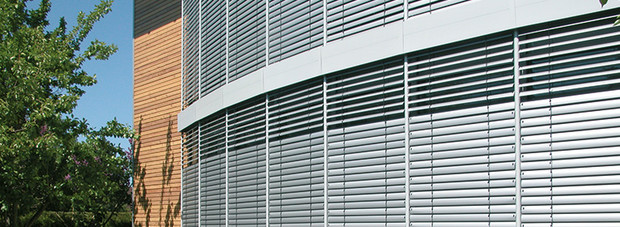

SUPER 60 - Aussenraffstore schaffen Licht und Atmosphäre
Technische Daten
| Oberkasten: | U-profiliertes, sendzimierverzinktes Stahlblech, 57 mm breit und 51mm hoch, 0,75 mm stark, rollgeformt, Aufzugswelle aus Metall, elektrolytisch verzinkt. Montageträger aus Metall für Decken- oder Wandmontage. |
| Unterschiene: | 70 mm breit, 14 mm hoch, Farbe nach Wahl pulverbeschichtet oder eloxiert. Endkappen aus Polyamid mit Kippsicherung sowie Teleskopgleiter zur Aufnahme der Bautoleranzen. |
| Bedienung: | Heben, Senken und Verstellen der Lamellen um 160 Grad durch Knickkurbel, Kurbelstange aus Leichtmetall, weiß braun oder natur eloxiert, Ø 15mm, über ein wartungsfreies, vollständig geschlossenes Stahlzahnradgetriebe, Übersetzung 1.2. Eingebauter, justierbarer Endanschlag für obere und untere Endbegrenzung verhindert Fehlbedienung. |

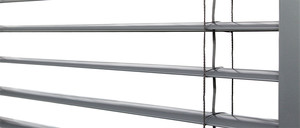

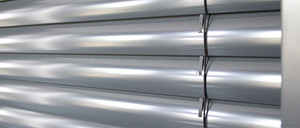

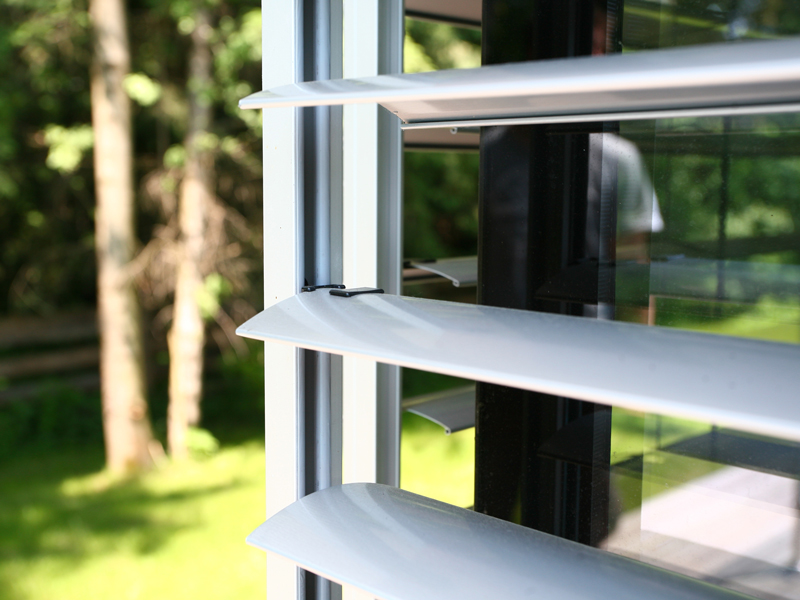

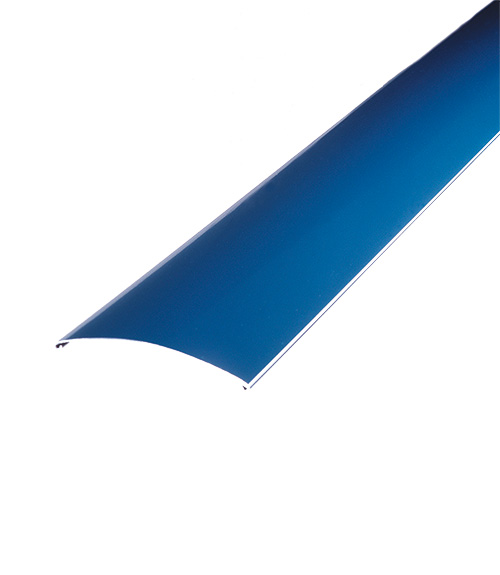

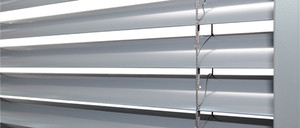

| Lamellen: | 60 mm breit, 0,45 mm stark, konkav-konvex gewölbt, beidseitig gebördelt, aus speziallegiertem, mit lichtechtem Lack in Spezialverfahren korrosionsbeständig einbrennlackiertem Aluminium. Die Stanzungen jeder 5. Lamelle sind mit Ultramidösen versehen, die zur Führung der Aufzugsbänder und zur Befestigung der Stege der Trevira-Leiterkordel dienen. Lamellenfarbe nach Wahl aus der aktuellen Kollektion. Die beidseitig gebördelte Lamelle verleiht dem Storenpanzer sehr hohe Stabilität. Die Führungszapfen an den Lamellen sind auswechselbar und aus elastischem, hochfestem Kunststoffmaterial hergestellt. |
| Tragbänder: | Terylene-Kordelleitbänder in schwerer Ausführung, schwarz, mit Doppelstegen, weitgehendst schrumpf- und dehnungsfrei. Jede 5. Lamelle wird am oberen Steg des Stegbandes befestigt. |
| Aufzugsband: | geflochtenes Treviraband, 6 mm breit, in witterungsbeständiger Ausführung dehnungs- und schrumpfarm, bruch- und knickfest. UV-beständig, Reißfestigkeit 60 Kp. |

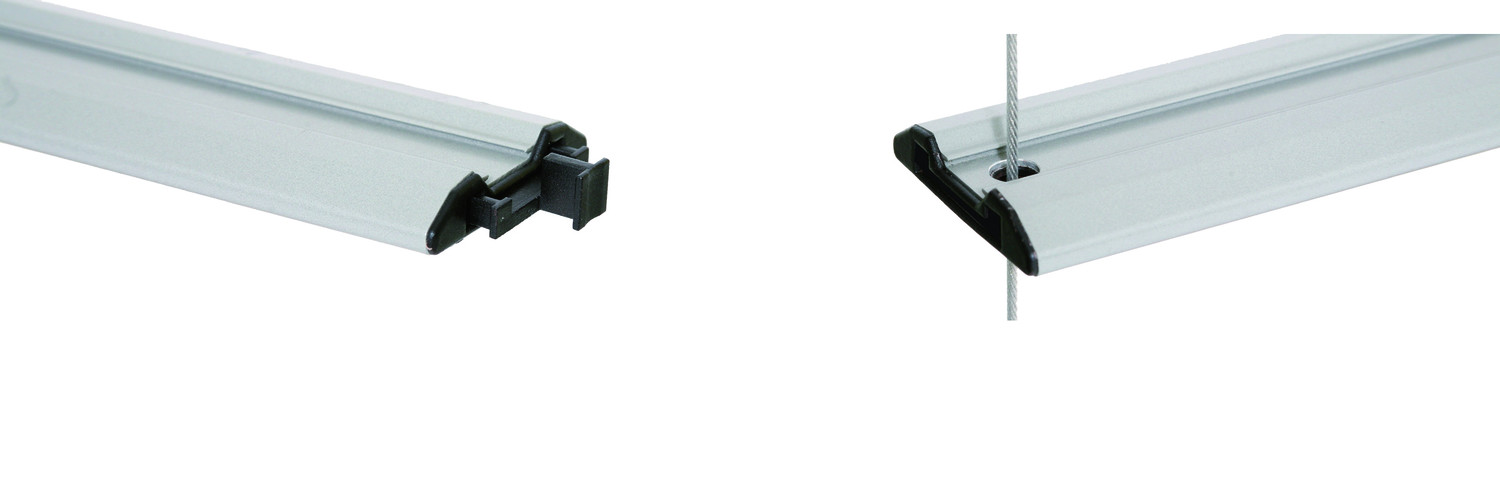

Ausführung SUPER 60: UF / SF
Ausführung wahlweise mit Führungsschiene oder Seilführung
- S 60 UF - Schienenführung
Durch Führungszapfen aus Ultramid-schlagfest, mit den Lamellen verbunden, wechselseitig genippelt, Standard-Führungsschienen 23/19 mm, U-Profil aus stranggepreßtem, eloxiertem oder pulverbeschichtetem Aluminium, eine Kunststoffeinlage sorgt für das geräuscharme Gleiten des Behanges. Halter für Befestigung ohne sichtbare Schrauben. Spezialdistanzhalter und Rundführungsschienen für besondere Montage- und Einbausituationen gegen Aufpreis lieferbar. Siehe Führungsschienensysteme links in der Infobox.
- S 60 SF - Seilführung
Alternative Ausführung: Kunststoffummanteltes Niroseil Ø ca. 2,5 mm und mit Seilspanntopf gehalten
Bei diesem Modell werden die Lamellen mit einem kunststoffummantelten Niro-Seil, ø 2,5mm, geführt. Die SUPER 60 SF wird speziell bei Glasfassaden oder Nurglasecken eingesetzt, wo Führungsschienen aus optischen Gründen nicht gewünscht werden. Optional kann diese Store mit Tageslichttransport (TLT) ausgestattet werden. Die Wendung der Lamelle ist mit 90° oder 180°möglich.

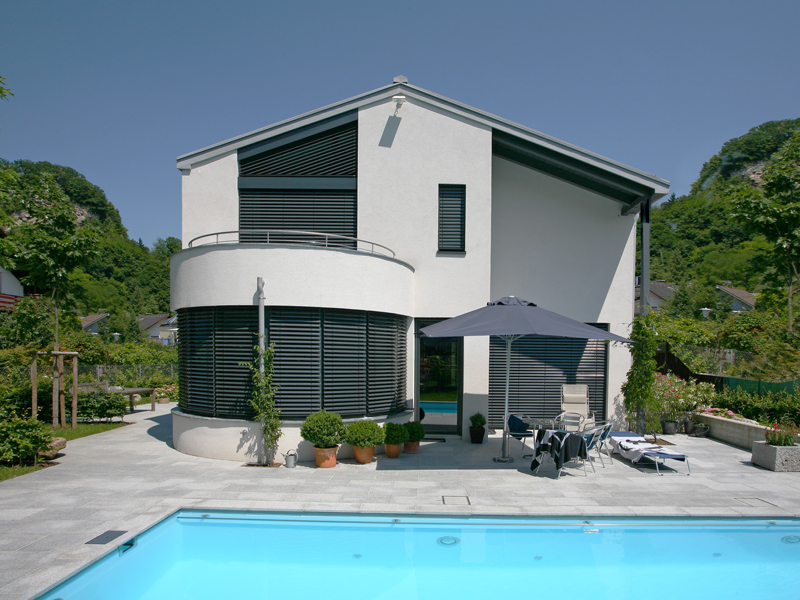

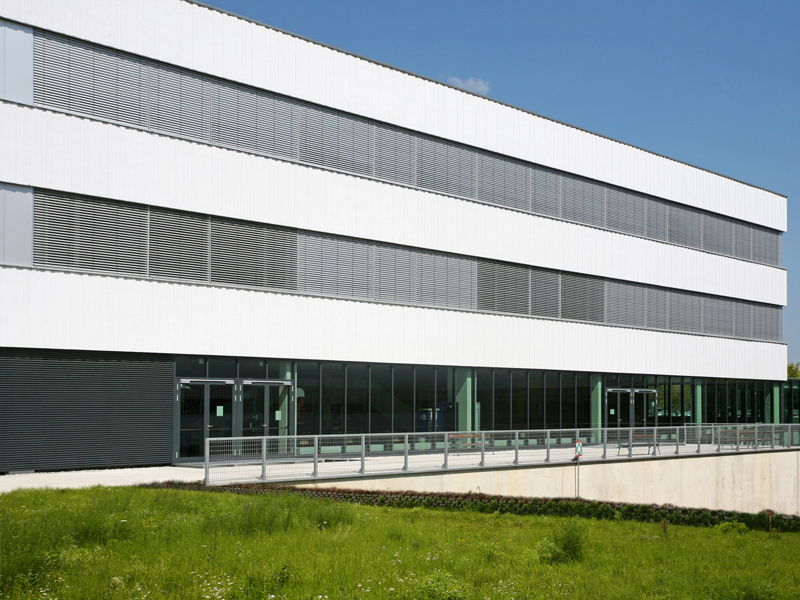

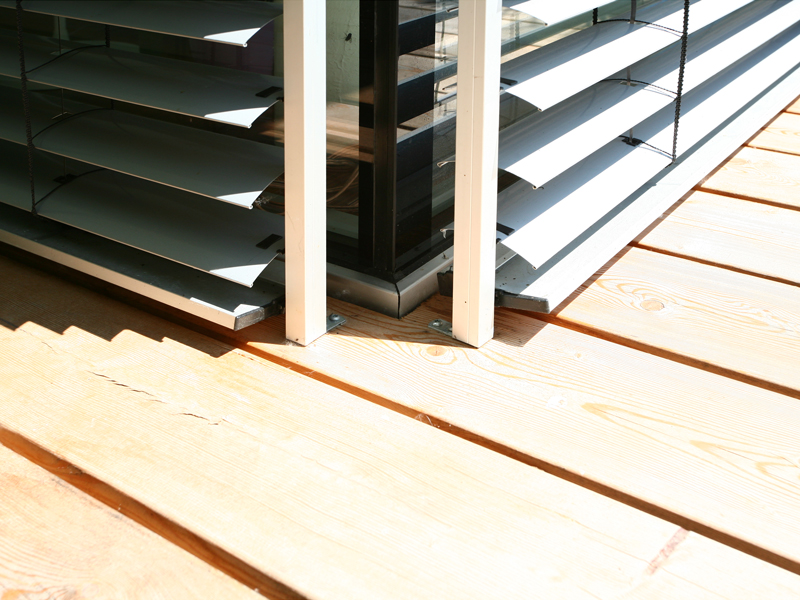

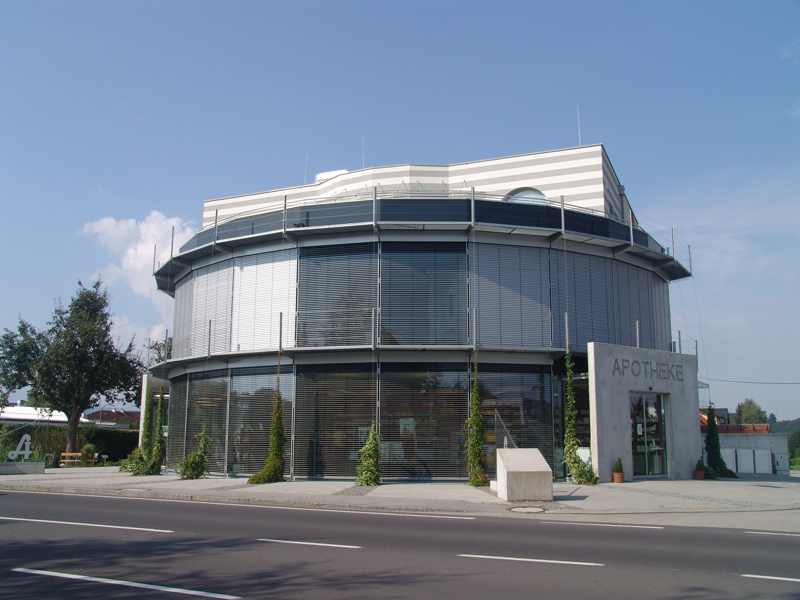

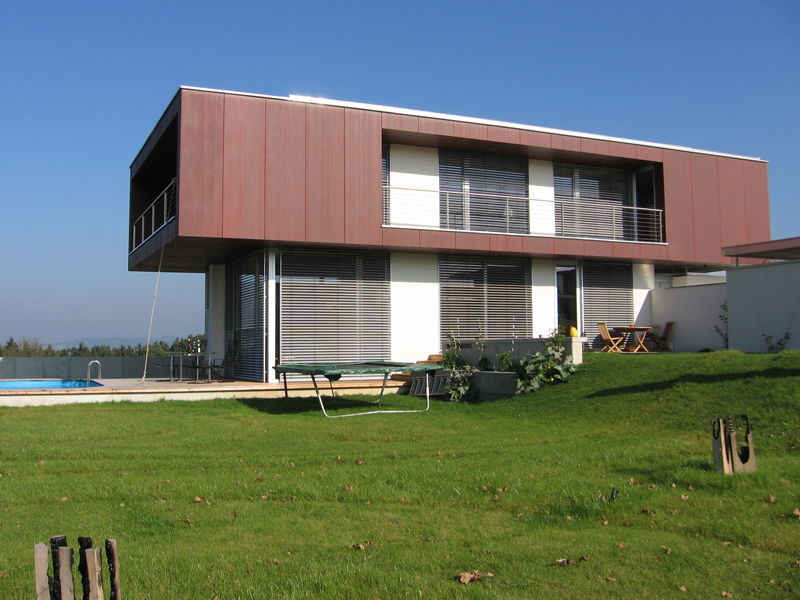

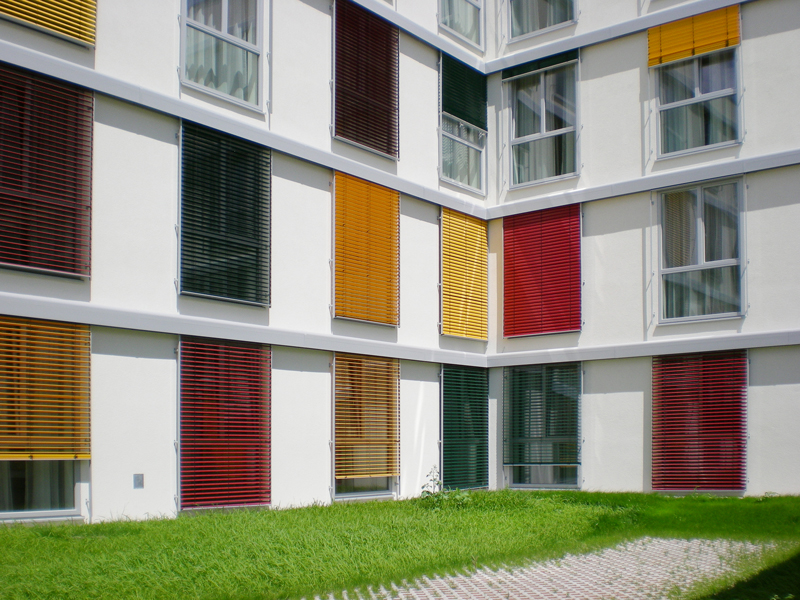

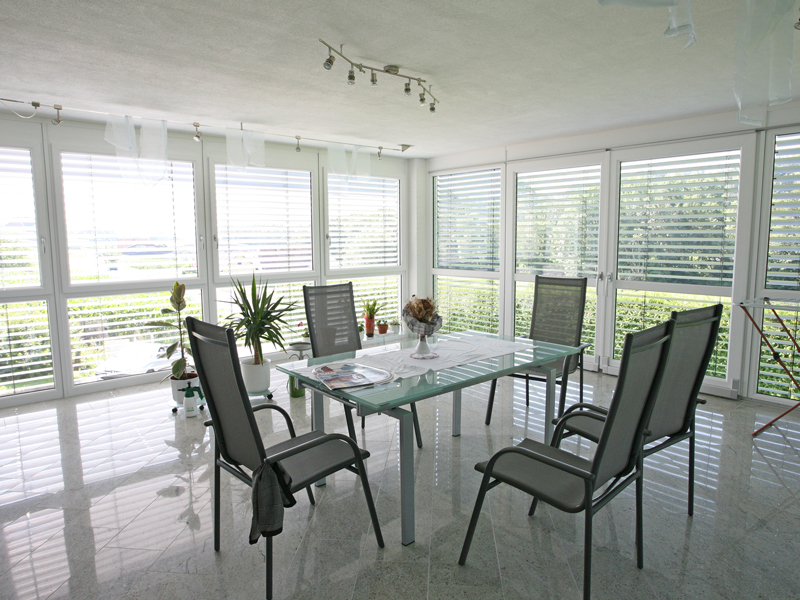

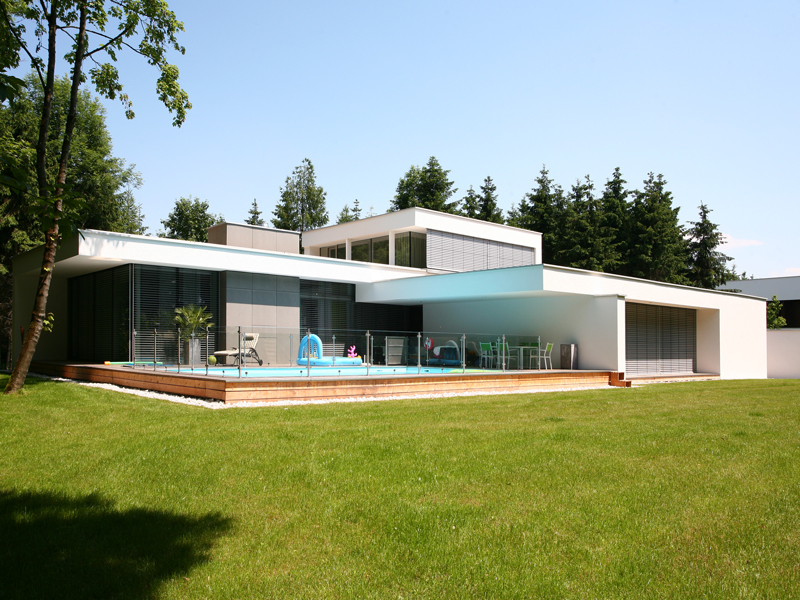

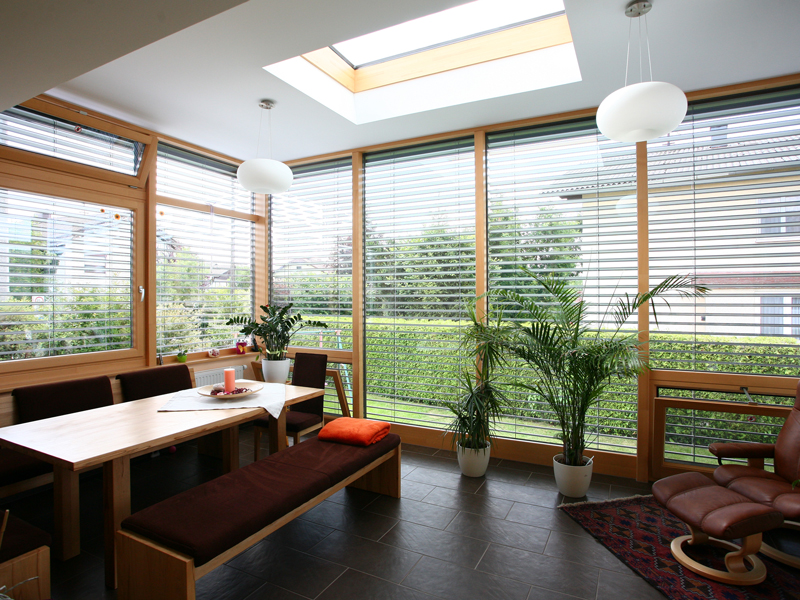

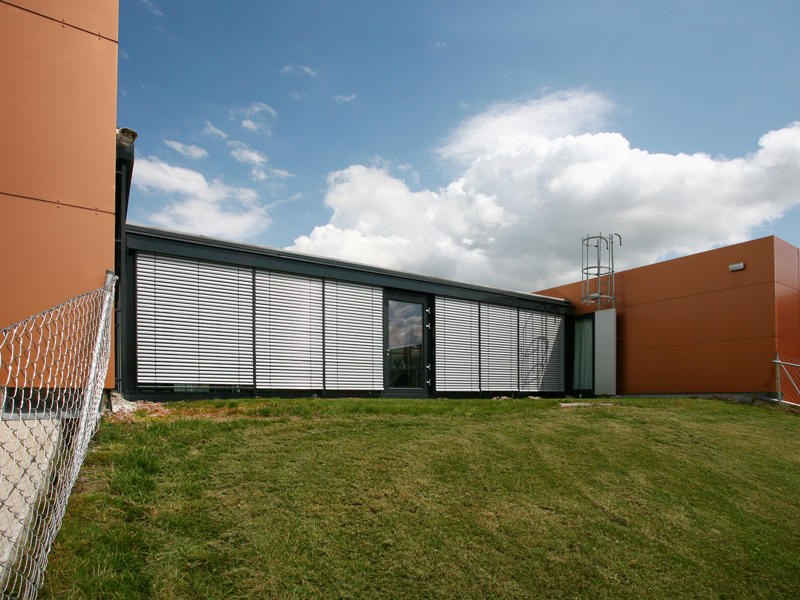

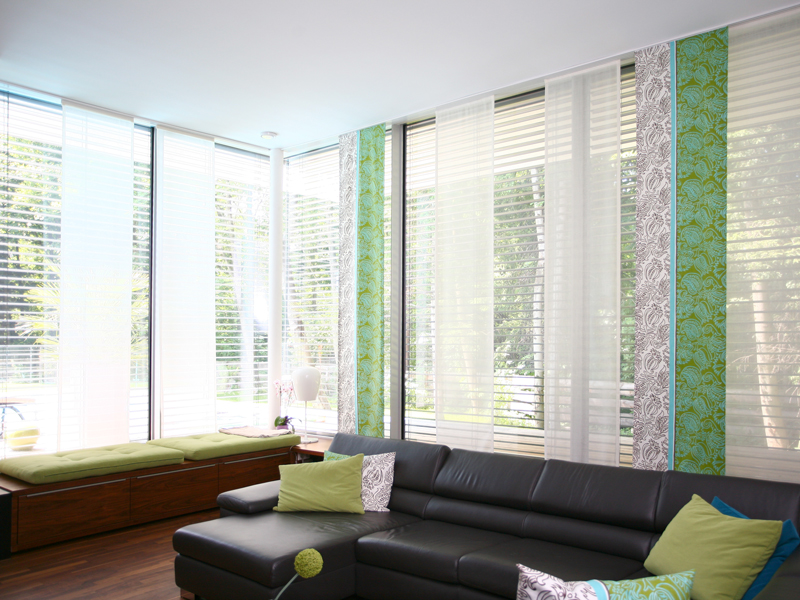

Fotogalerie Raffstore
Nehmen Sie Kontakt auf und fordern Sie ein unverbindliches Angebot an!
Exklusivfarben
ACHTUNG: Nicht für 50mm Flachlamelle, 60mm gebördelt, 80mm Flachlamelle verfügbar.
Standardfarben
Lichtregulierung Raffstoren
Optimaler Schutz gegen Sonnenwärme und unangenehme Lichtstrahlen:
Aus störender, greller Strahlung wird durch die stufenlos regulierbaren Lamellen angenehmes, diffuses Licht, das durch Reflexion nach oben besonders weit ins Rauminnere geleitet wird. Option: Arbeitsstellung verhindert die Dunkelphasen beim Absenken der Storen.
Lichtregulierung mit 90° geöffneten Lamellen:
Optimale Raumausleuchtung durch natürliches Licht im Innenraum.
Lichtregulierung mit 45° geöffneten Lamellen:
Die ideale Lamellenstellung bei tiefem Sonnenstand, ausreichende Beleuchtung der Räume mit Tageslicht.
Bei geschlossener Lamellenstellung:
Keine Einblicke von außen möglich. Zusätzliche Wärmedämmung
Tageslichttransport (TLT)
Der Lamellenbehang wird durch eine spezielle Technik in 2 Zonen geteilt. Im oberen Teil werden die Lamellen waagrecht bis leicht geneigt positioniert, im unteren Teil nahezu geschlossen. So ergibt sich eine blendfreie Zone im Arbeitsbereich. Durch die geöffnete Lamellenstellung oben wird das natürliche Licht über die Raumdecke nach Innen gelenkt. Die optimalen Belichtungsverhältnisse sind somit speziell bei hellen Lamellen geschaffen. Auf Wunsch kann der gesamte Lamellenbehang geschlossen werden.
Arbeitsstellung
Typenbezeichnungen:
- Super-80-AT UF/A, Super-80-AT SF/A, Super-80-AT WF/A
- Super-60/A
- Super-80F/A
- Super-88-VRS/A, Super-88-VRS-SA/A
Alle drei Ausstattungsvarianten können mit einer ca. 45° geneigten Arbeitsstellung geführt werden. Diese Option gewährleistet, dass im Automatikbetrieb die Räume nicht kurzfristig abgedunkelt werden. Ein komplettes Schließen in der unteren Endstellung ist möglich.
Höhe: min. 700 mm - max. 4000 mm
Breite: min. 400 mm Gelenkkurbel / min. 550 mm Motorantrieb - max 4500 mm
Fläche: pro Storenpanzer 12 m² / max. 8 m2 bei Einzelstoren / max. 20 m² bei gekoppelten Anlagen mit Motorantrieb

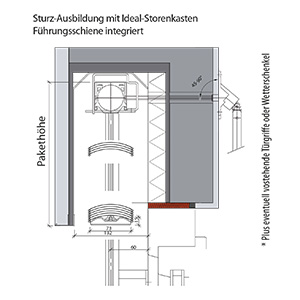

TN - Tiefe Nische: 120 mm plus allfälliger Zuschlag für vorstehende Türgriffe oder Wetterschenkel.
HS - Höhe Sturz: laut untenstehender Tabelle + 15 mm bei Schachtmontage / + 25 mm bei Blendenmontage, Maße in mm
HL - Höhe im Licht: laut untenstehender Tabelle, Maße in mm
| HL=Höhe im Licht in mm | 440 - 1200 | 1201 - 1400 | 1401 - 1600 | 1601 - 1800 | 1801 - 2000 | 2001 - 2200 | 2201 - 2400 | 2401 - 2600 | 2601 - 2800 | 2801 - 3000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Super 60 gebördelt | 170 | 183 | 197 | 224 | 237 | 251 | 264 | 278 | 291 | 305 |
Sturzabmessungen sind Näherungswerte, sie können technisch bedingt in den Minus- oder Plusbereich abweichen. Bei Angaben von Storenfertigmaßen sind die Richtlinien für Maßabnahme zu beachten.
Das umfangreiche Raffstoren-Führungsschienenprogramm
- stranggepresste ALU-Profile
- natureloxiert oder RAL nach Wahl
- Geräuschdämmung durch eingepressten Kunststoffkeder
Führungsschienensysteme
Verkabeltes System Raffstore
Als Einzelsteuerung wird das Motorsteuergerät Smoove Uno IB+ mit neuem Design und sensitiver Bedienung verwendet. Bei dem Bedienfeld gibt es keine Tasten mehr durch das Außenmaß 50 x 50 mm können die Steuergeräte mit den aktuellen Rahmen aller Schalterhersteller mittels Zwischenring kombiniert werden. Die Steuergeräte und Originalrahmen gibt es in verschiedenen Farben.
Als Zentrale ist ein kombinierter Sonnen- und Windsensor Soliris IB optimal, dieser kann optional mit einer Zeitschaltuhr Chronis IB kombiniert werden, um auch die Sichtschutzfunktion Abends herstellen zu können.
Bei der Zentralfunktion müssen die Steuergeräte untereinander mit einer Steuerleitung verbunden werden. Die Steuergeräte benötigen eine 230 V Zuleitung und zu den Antrieben ist eine vieradrige, flexible Leitung für mindestens mittlere mechanische Beanspruchung vorzusehen.
Steuerung verkabeltes System
Für jede Art von außenliegendem Sonnenschutz kann mit dem Somfy IB oder IB+ System die richtige Ansteuerungsmöglichkeit hergestellt werden.
Für Raffstore z.B. eine einstellbare Windüberwachung mit Sonnensensor oder für Rollläden zentral eine Zeitfunktion. Für mehrere Anlagen oder einen Wintergarten gibt es zusätzlich die Meteolis Steuerung, bei dieser am Touch-Display bis zu 16 Antriebe verwaltet werden und ein Sensor kann Temperatur, Windgeschwindigkeit, Regen und 3 Sonnenwerte (Himmelsrichtungen) verwalten. Mit der Steuerung können die unterschiedlichsten Produkte wie Fenster, Rollläden, Raffstore, Markisen, Rollos, Lüftung und Heizung kombiniert werden.

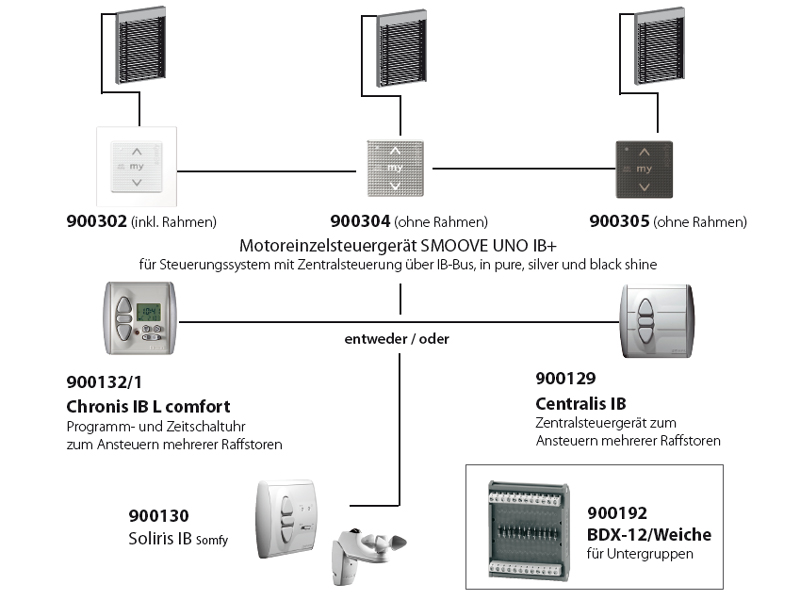

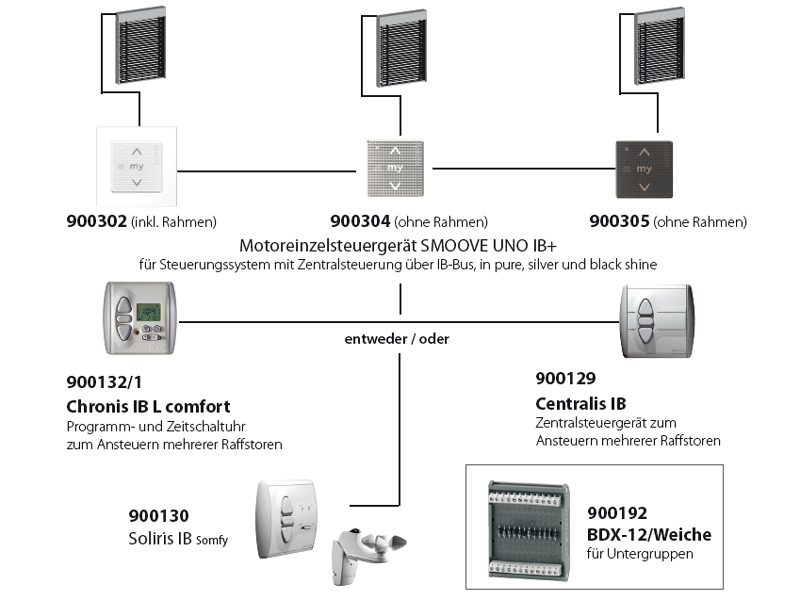

Beispiel Zentralsteuerung eines verkabelten Systems für Raffstore
Funksystem RTS Raffstore
Mittels Funkempfänger Modulis Slim Receiver RTS, der zwischen der 230 V Zuleitung und dem Jalousieantrieb montiert ist, kann die Ansteuerung flexibel über Hand- oder Wandsender erfolgen. Zusätzlich können Wind, Sonne/Wind, Sonnensensoren und Zeitschaltuhren flexibel eingelernt und auch nachträglich umprogrammiert werden. Durch diese Flexibilität werden Funksysteme nicht nur in der Sanierung sondern auch im Neubau immer häufiger. Die Antriebe benötigen eine 230 V Zuleitung, es ist eine dreiadrige flexible Leitung für mindestens mittlere mechanische Beanspruchung vorzusehen, die mittels Hirschmannsteckverbindung angeschlossen wird.
Steuerung Funksystem RTS
Mittels externer oder in den Antrieben integrierter Funkempfänger reicht eine batteriebetriebene Sendeeinheit aus um den Sonnenschutz zu steuern. Es ist lediglich eine 230 V Zuleitung herzustellen. Es steht eine große Auswahl an verschiedenen Senderfunktionen und Designs zur Verfügung.
Funktionen:
Zeitschaltuhren, verschiedene Arten von Sonnensensoren, Windsensor, kombinierter Sonnen- und Windsensor, externe Sender, universale Empfänger, Empfänger mit denen Licht geschalten werden kann, Zwischenstecker für die Steckdose und Funkempfänger für Heizstrahler. Es gibt somit fast keine Anwendung, die nicht mittels Funkempfänger in das RTS-System eingebunden werden kann.

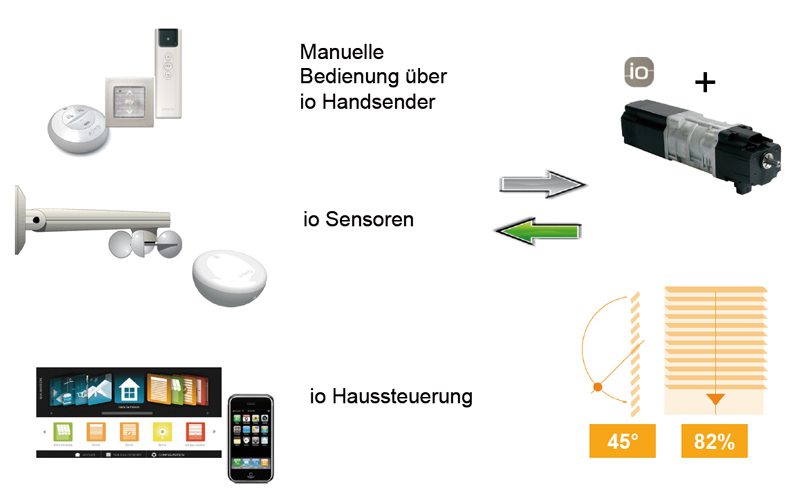

Funksystem IO Homecontrol für Raffstore
Bei diesem Funksystem sind die Empfänger in den Antrieben integriert dies ermöglicht eine Rückmeldung über Status und Position. IO Homecontrol wird gemeinsam von mehreren Herstellern verschiedenster Haustechnikprodukte hergestellt und somit kann mit den Sendern oder der App für Smartphones „das ganze Haus“ gesteuert werden. Die Antriebe benötigen eine 230 V Zuleitung es ist eine dreiadrige flexible Leitung für mindestens mittlere mechanische Beanspruchung vorzusehen die mittels Hirschmannsteckverbindung angeschlossen wird.
Steuerung Funksystem IO
Mittels externer oder in den Antrieben integrierter Funkempfänger reicht eine batteriebetriebene Sendeeinheit aus um den Sonnenschutz zu steuern. Es ist lediglich eine 230V Zuleitung herzustellen. Es steht eine große Auswahl an verschiedenen Senderfunktionen und Designs zur Verfügung.
Der Unterschied zum RTS-System liegt darin dass bei IO-Homecontrol zusätzlich zu dem Komfort des Funks eine Rückmeldung über den Status des Produktes erfolgt. Das System ermöglicht auch eine Anbindung an das Internet und kann über Smartphones und übers Internet Fern- bedient, kontrolliert und gewartet werden.
Funktionen:
Zeitschaltuhren, verschiedene Arten von Sonnensensoren, Windsensor, kombinierter Sonnen und Windsensor, externe Sender, universale Empfänger, Empfänger mit denen Licht geschalten werden kann, Zwischenstecker für die Steckdose und Funkempfänger für Heizstrahler. Es gibt somit fast keine Anwendung die nicht mittels Funkempfänger in das IO-System eingebunden werden kann.
Zusatzfunktionen:
Überwachungskameras, Einbruchsmeldung und diverse Sicherheitsfunktionen.
